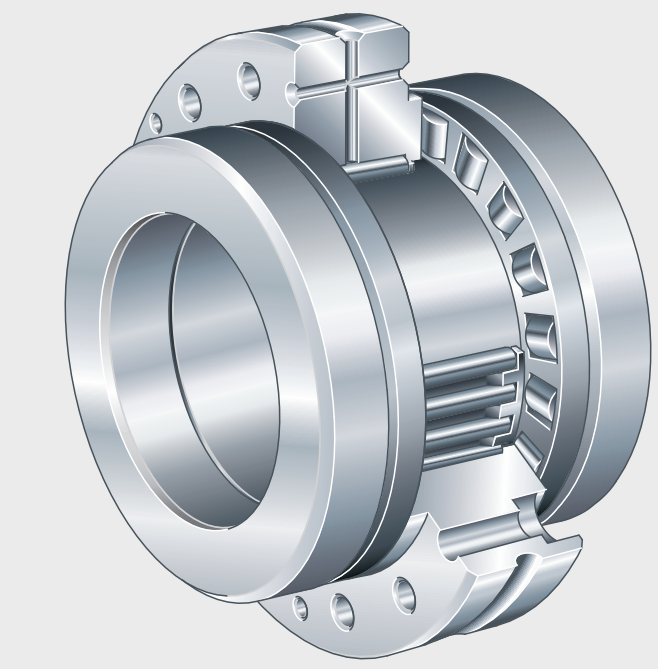

ZARF系列滾針 / 推力圓柱滾子軸承：包括一個有徑向和軸向滾道的外圈、兩個軸圈、一個內圈、一個徑向滾針和保持架組件、兩個推力圓柱滾子和保持架組件。
軸承帶法蘭安裝孔。
徑向和軸向承載能力：除了徑向力，軸承還可以承受兩個方向的軸向力和傾覆力矩。預載和內部游隙外圈、內圈和軸向保持架相互匹配，因此采用 INA 精密鎖緊螺母預緊后，軸承可以實現軸向無游隙。
螺栓安裝的軸承滾針 / 推力圓柱滾子軸承 ZARF （L）的外圈上有孔。這些孔用于通過螺栓直接安裝在相鄰結構上或徑向定位孔中。軸承外圈是螺栓安裝，因此可以省去額外所需要的軸承壓蓋和選配工作。軸承通過鎖緊螺母 AM 或 ZM鎖緊到軸上。帶密封組件為了使設計更簡潔，推薦使用密封架組件 DRS密封架組件在外圈上對中并密封保護軸承不受外界因素影響。
ZARF..-L具有單邊加長階梯型定位軸圈。這些系列多用于軸圈無法通過軸肩充分地軸向支撐或者由于相鄰結構中的外部空間限制導致軸圈無法在軸承單元外側密封的情況。
